Signaux de commande

Les signaux de commande sont des signaux électriques permettant d'orchestrer les différentes unités du processeur participant à l'exécution d'une instruction. Les signaux de commandes sont distribués grâce à un élément appelé séquenceur. Le signal Read / Write, en français lecture / écriture, permet par exemple de signaler à la mémoire que le processeur désire lire ou écrire une information.

Le jeu d'instruction

Le processeur est constitué d'un ensemble d'unités fonctionnelles reliées entre elles. L'architecture d'un microprocesseur est très variable d'une architecture à une autre, cependant les principaux éléments d'un microprocesseur sont les suivants :

• Une unité d'instruction (ou unité de commande, en anglais control unit) qui lit les données arrivant, les décode puis les envoie à l'unité d'exécution ;L'unité d'instruction est notamment constituée des éléments suivants :
  • strong>séquenceur (ou bloc logique de commande) chargé de synchroniser l'exécution des instructions au rythme d'une horloge. Il est ainsi chargé de l'envoi des signaux de commande
  • compteur ordinal contenant l'adresse de l'instruction en cours
  • registre d'instruction contenant l'instruction suivante.
• Une unité d'exécution (ou unité de traitement), qui accomplit les tâches que lui a données l'unité d'instruction. L'unité d'exécution est notamment composée des éléments suivants :
  • L'unité arithmétique et logique (notée UAL ou en anglais ALU pour Arithmetical and Logical Unit). L'UAL assure les fonctions basiques de calcul arithmétique et les opérations logiques (ET, OU, Ou exclusif, etc.)
  • L'unité de virgule flottante (notée FPU, pour Floating Point Unit), qui accomplit les calculs complexes non entiers que ne peut réaliser l'unité arithmétique et logique.
  • Le registre d'état
  • Le registre accumulateur.
• Une unité de gestion des bus (ou unité d'entrées-sorties), qui gère les flux d'informations entrant et sortant, en interface avec la mémoire vive du système

Le schéma ci-dessous donne une représentation simplifiée des éléments constituant le processeur (l'organisation physique des éléments ne correspond pas à la réalité) :

Transistor

Pour effectuer le traitement de l'information, le microprocesseur possède un ensemble d'instructions, appelé « jeu d'instructions », réalisées grâce à des circuits électroniques. Plus exactement, le jeu d'instructions est réalisé à l'aide de semiconducteurs, « petits interrupteurs » utilisant l'effet transistor, découvert en 1947 par John Barden, Walter H. Brattain et William Shockleyqui reçurent le prix Nobel en 1956 pour cette découverte.

Un transistor (contraction de transfer resistor, en français résistance de transfert) est un composant électronique semi-conducteur, possédant trois électrodes, capable de modifier le courant qui le traverse à l'aide d'une de ses électrodes (appelée électrode de commande). On parle ainsi de «composant actif», par opposition aux « composants passifs », tels que la résistance ou le condensateur, ne possédant que deux électrodes (on parle de « bipolaire »).

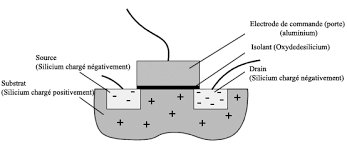

Le transistor MOS (métal, oxyde, silicium) est le type de transistor majoritairement utilisé pour la conception de circuits intégrés. Le transistor MOS est composé de deux zones chargées négativement, appelées respectivement source (possédant un potentiel quasi-nul) et drain(possédant un potentiel de 5V), séparées par une région chargée positivement, appelée substrat(en anglais substrate). Le substrat est surmonté d'une électrode de commande, appelée porte (en anglais gate, parfois également appelée grille), permettant d'appliquer une tension sur le substrat.

Lorsqu'aucune tension n'est appliquée à l'électrode de commande, le substrat chargé positivement agit telle une barrière et empêche les électrons d'aller de la source vers le drain. En revanche, lorsqu'une tension est appliquée à la porte, les charges positives du substrat sont repoussées et il s'établit un canal de communication, chargé négativement, reliant la source au drain.

Le transistor agit donc globalement comme un interrupteur programmable grâce à l'électrode de commande. Lorsqu'une tension est appliquée à l'électrode de commande, il agit comme un interrupteur fermé, dans le cas contraire comme un interrupteur ouvert.

Circuits intégrés

Assemblés, les transistors peuvent constituer des circuits logiques, qui, assemblés à leur tour, constituent des processeurs. Le premier circuit intégré date de 1958 et a été mis au point par la société Texas Instruments.

Les transistors MOS sont ainsi réalisés dans des tranches de silicium (appelées wafer, traduisez gaufres), obtenues après des traitements successifs. Ces tranches de silicium sont alors découpées en éléments rectangulaires, constituant ce que l'on appelle un « circuit ». Les circuits sont ensuite placés dans des boîtiers comportant des connecteurs d'entrée-sortie, le tout constituant un «circuit intégré ». La finesse de la gravure, exprimée en microns (micromètres, notés µm), définit le nombre de transistors par unité de surface. Il peut ainsi exister jusqu'à plusieurs millions de transistors sur un seul processeur.

La loi de Moore, édictée en 1965 par Gordon E. Moore, cofondateur de la société Intel, prévoyait que les performances des processeurs (par extension le nombre de transistors intégrés sur silicium) doubleraient tous les 12 mois. Cette loi a été révisée en 1975, portant le nombre de mois à 18. La loi de Moore se vérifie encore aujourd'hui.

Dans la mesure où le boîtier rectangulaire possède des broches d'entrée-sortie ressemblant à des pattes, le terme de « puce électronique » est couramment employé pour désigner les circuits intégrés.

Familles

Chaque type de processeur possède son propre jeu d'instruction. On distingue ainsi les familles de processeurs suivants, possédant chacun un jeu d'instruction qui leur est propre :

• 80x86 : le « x » représente la famille. On parle ainsi de 386, 486, 586, 686, etc
• ARM
• IA-64
• IA-64
• Motorola 6800
• PowerPC
• SPARC

Architecture CISC

L'architecture CISC (Complex Instruction Set Computer, soit « ordinateur à jeu d'instruction complexe ») consiste à câbler dans le processeur des instructions complexes, difficiles à créer à partir des instructions de base.

L'architecture CISC est utilisée en particulier par les processeurs de type 80x86. Ce type d'architecture possède un coût élevé dû aux fonctions évoluées imprimées sur le silicium.

D'autre part, les instructions sont de longueurs variables et peuvent parfois nécessiter plus d'un cycle d'horloge. Or, un processeur basé sur l'architecture CISC ne peut traîter qu'une instruction à la fois, d'où un temps d'exécution conséquent.

Architecture RISC

Un processeur utilisant la technologie RISC (Reduced Instruction Set Computer, soit « ordinateur à jeu d'instructions réduit ») n'a pas de fonctions évoluées câblées.

Les programmes doivent ainsi être traduits en instructions simples, ce qui entraîne un développement plus difficile et/ou un compilateur plus puissant. Une telle architecture possède un coût de fabrication réduit par rapport aux processeurs CISC. De plus, les instructions, simples par nature, sont exécutées en un seul cycle d'horloge, ce qui rend l'exécution des programmes plus rapide qu'avec des processeurs basés sur une architecture CISC. Enfin, de tels processeurs sont capables de traîter plusieurs instructions simultanément en les traitant en parallèle.
